El concepto viene por el juego de los 2 cuerpos que por sus formas curvas hacia dentro y fuera crean espacios interiores y exteriores que permiten zona de exposición, además por la extracción de una pequeña
sección se lograr independizar el cuerpo con mayor jerarquía de la bodega necesaria para tener en resguardo los trabajos que se presentarán en el pabellón.
Los 2 edificios colindantes el “Q” y el “TID” se ven reflejados también en el pabellón porque los 2 tienen tamaños distintos pero coinciden que son edificios para el diseño; El pabellón fue evolucionando de tal
manera que la estructura fuera parte primordial de los 2 cuerpos.
El proyecto está diseñado totalmente en madera porque es un material
que nos permite lograr grandes formas y con un costo muy bajo comparado
con el sistema tradicional para la construcción.
Su estructura está hecha a base de armaduras por la parte exterior, es
decir los módulos de madera con dimensiones de 1.22 x 2.44 están clavados
de adentro hacia afuera.
El acomodo del triplay fue de manera vertical pues nos da una reducción
considerable que si fuera de lo contrario.

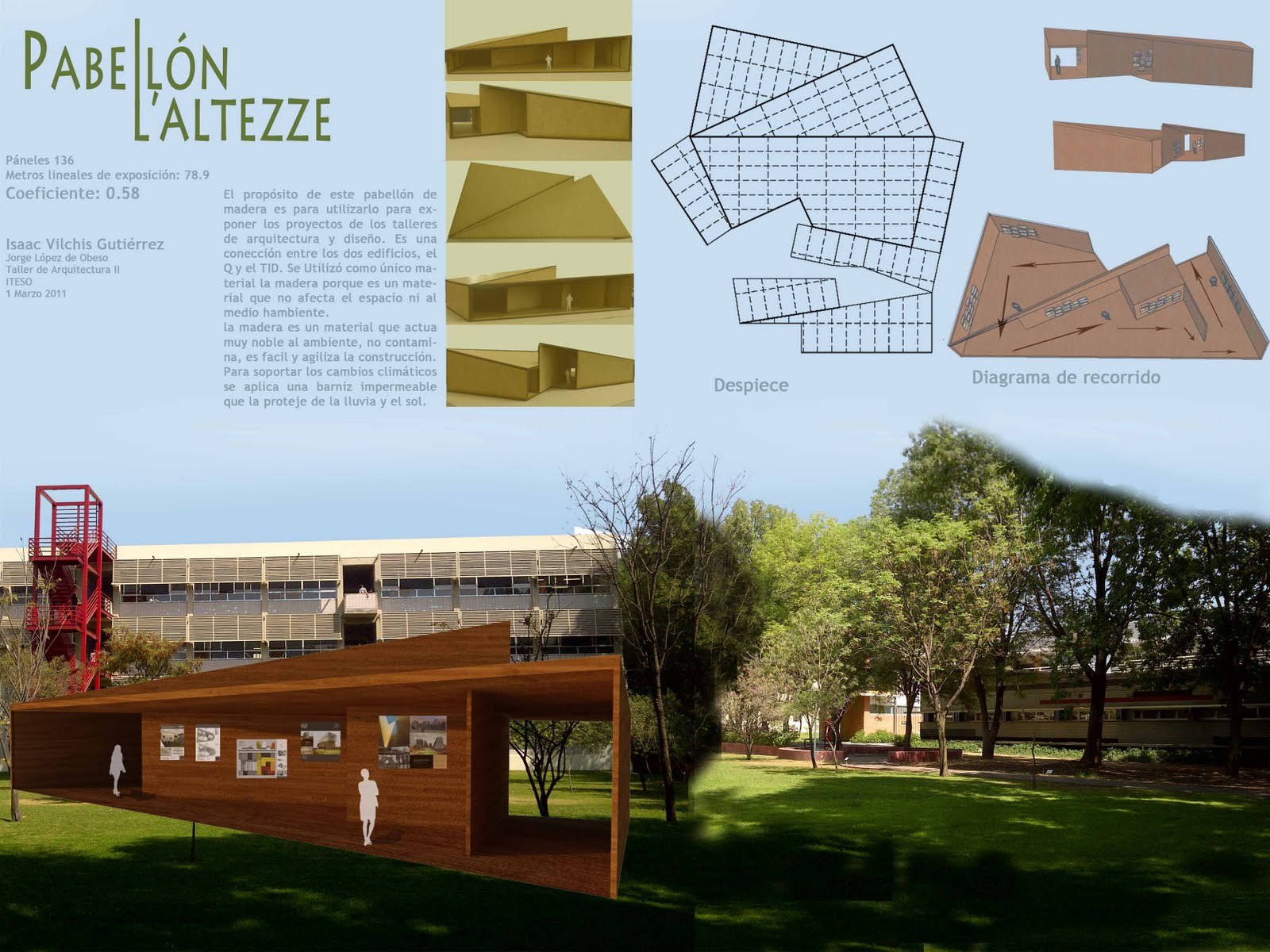

Pabellón – Recorrido.
Pabellón de madera.
Este proyecto tiene como objetivo crear un lugar dentro del Iteso, exactamente este espacio seria ubicado entre el Q y el TID aquí crearíamos un espacio de ex poción en el cual los alumnos de diseño y arquitectura podrán exponer sus proyectos finales.
Así mismo este se fue desenvolviendo de un concepto o varios en mi caso y así mismo en la búsqueda de que estos se complementaran en una sola idea que muestre todo lo deseado así mismo, se desarrollo el mío en el recorrido que te lleva rápidamente dentro del lugar esto puesto que es un lugar pequeño que está planeado para tener muchas personas en su interior así que hay que hacer que aprovechen el lugar y luego se retiren, se preguntaran la rigidez del proyecto, busque la forma de romper eso con los techos dándole así un poco de movimiento y seriedad en mi caso es lo que se buscaba y creo que si se logra.
Es hecho con madera puesto que las ventajas que contiene el uso de la madera, esto es porque la madera es un recurso renovable y en casa de que ya no se necesite es de fácil reciclado, desventajas tenemos algunas que son como la humedad, esto se ha arreglado con la impermeabilización, en los incendios también es un gran mito lo que no sabes es que con investigaciones se ha demostrado que esta es más resistente que las vigas de metal.
Otro mito es la forma recta de la madera lo cual también ya es modificado puesto que si la metes en un proceso podemos descubrir que pueden hacerse con diferentes formas y claro la madera te brinda un sencillo ensamble y como es sencillo también si deseas hacer una figura transportable lo puede hacer por los beneficios que ofrece la madera como su ligereza entre más elementos constructivos que ayudan a la estructura.
En este paso encontramos la diferencia de los espacios que se buscaban tener como espacio de bodega, de área libre y área de exposición.
El concepto surgió a partir de la conexión, ya que aunque no sea físicamente los dos edificios se enlazan para formar junto con los alumnos un estudio y aprendizaje más completo. El proyecto nació de la unión de diversas líneas rectas con diferentes inclinaciones cuyo resultado forma una conexión entre los dos edificios, el “Q” y el “TID”.
Las ventajas que se obtienen al construir el pabellón con madera son diversas, algunas de éstas son las siguientes:
-es un material reciclable y reutilizable
-los árboles al crecer capturan el co2 del aire y queda almacenado en la madera hasta que se quema o descompone
-es muy fácil de construir ya que la madera está modulada
-es un material muy ligero
-se integra fácilmente al contexto
-No se daña el medio ambiente ya que la madera utilizada es de bosques manejados en forma sostenible
-la edificación no gasta en energía climática puesto que la madera es un material térmico
-las edificaciones con madera son fácil de ampliar y modificar con un proceso constructivo seco, rápido y limpio
Los paneles están impregnados con un barniz que evita que la madera se hinche y así mismo problemas de hongos e insectos.
Todas las paredes serán de paneles de 1.22m * 2.44m
Durante todo el día las exposiciones que se encuentran en el área cubierta, están cubiertas del sol.
Los mismos muros del pabellón serán los que se utilizarán para exponer.
Paneles en muros: 30
Paneles en almacén: 11
Paneles en piso y techo: 56
Total de paneles: 97
Total de ml de exposición cubierta: 167ml
Coeficiente de aprovechamiento: 0.48
    |
| La forma con la cual lo represente fue con las ondas o la forma de una ola. |
